Bedah Philips LED Bulb 23W Teardown

Kali ini pindah ke ukuran yang agak bongsor, yup dengan klaim daya 23 Watt dengan output 3000 lumen. Terang bingit pastinya, sayang saat saya coba pasang di rumah lampu downlight bagian diffusernya menyembul keluar plafon karena ukurannya yang jumbo dan akhirnya batal dipasang karena jelek dilihat.

Ukurannya yang cukup bongsor. Sayangnya seri ini sudah dihentikan dan sebagai penggantinya yakni versi 27 Watt dengan output masih sama yakni 3000 Lumen.

Gak pake lama, langsung saja dipreteli. Untuk seri ini, cukup sulit dalam proses bongkarnya karena mulai dari konektor E27 yang ternyata juga berbentuk ulir sehingga tidak bisa langsung ditarik sebagaimana versi dengan watt rendah. Plus cangkangnya yang cukup rapat dalam proses pemasangan, terpaksa harus di palu dari belakang.

Banyak bingit lednya !!! Total menggunakan 96 biji dan terpasang pada PCB Aluminium

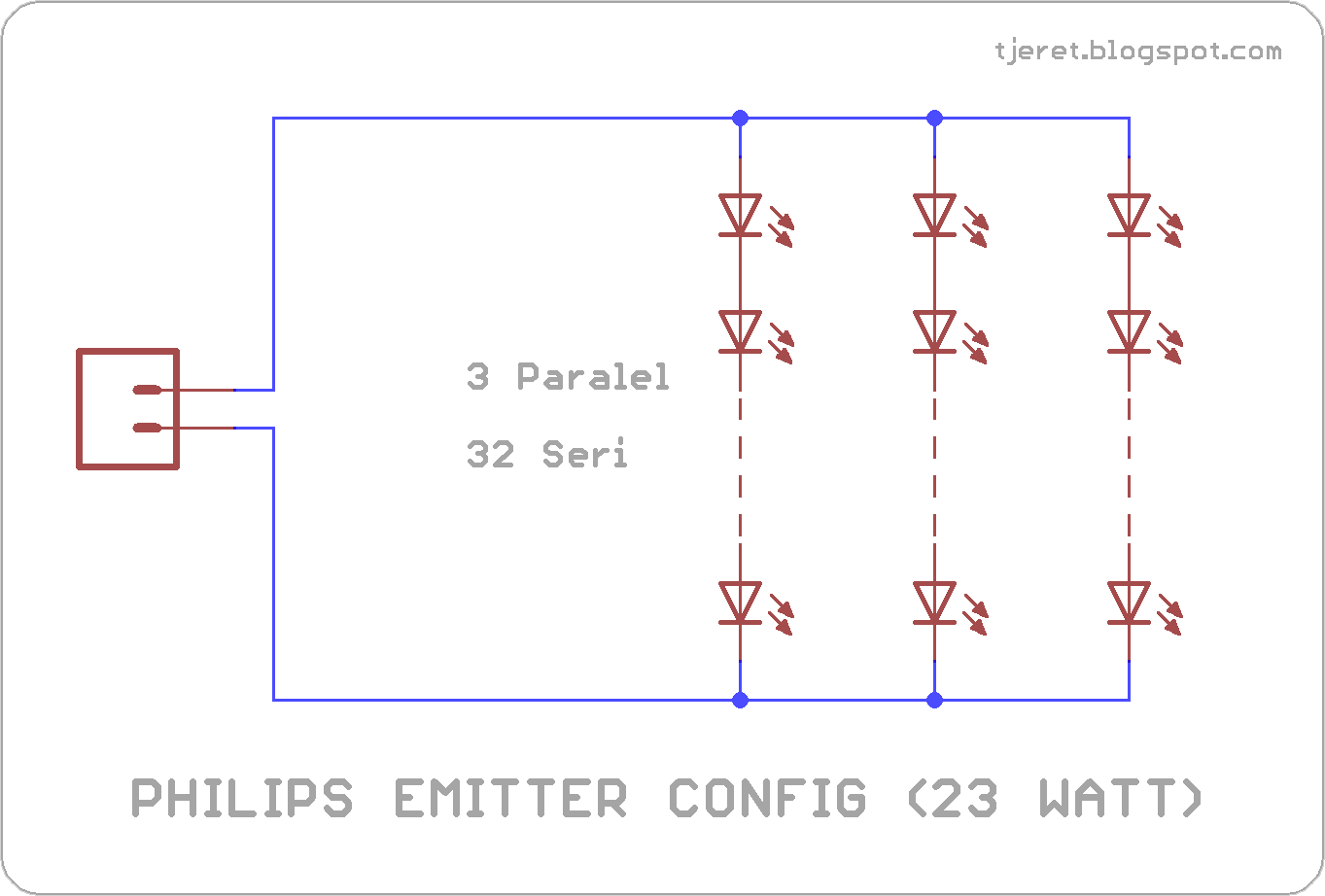

Konfigurasi yang digunakan yakni 32 emitter secara seri dan 3 bujur emitter parallel.

Driver tampak atas, cukup bersih dan minim komponen.

Juga menggunakan komponen SMD mulai dari IC, Resistor, Dioda, dan Kapasitor.

Skema drivernya kurang lebih seperti gambar diatas. Sayang no ICnya kurang jelas, coba tanya Mbah Google juga nihil.
Awalnya saya mengira konfigurasi yang digunakan adalah Buck/Step Down dan ternyata saya keliru.
Driver ini menggunakan konfigurasi Buck-Boost atau Step up - Step Down.
Hal ini mungkin lebih dikarenakan tegangan kerja dari lednya sendiri yang sudah mendekati angka 100VDC, otomatis dengan rentang input 90~240VAC (Klaim di dusnya) maka saat 90VAC beda tegangan input dan output yang bisa dibilang "mepet".
Dengan konfigurasi Buck-Boost, hal ini sudah teratasi mengingat tegangan kerja output bisa overlap dengan tegangan kerja input, Beta Suka.

Hasil pengukuran secara aktual didapatkan arus 250mA pada tegangan 92VDC.
Driver ini juga tipenya Constant Current / Arus Konstan dan memang cara inilah yang paling baik untuk diumpankan ke emitternya itu sendiri.

Kalau dikalikan kedua hasil pengukuran diatas, maka didapatkan hasil kisaran 23 Watt.
Gak pake ngibul speknya alias MANTAP JAYA !!!
