Joule Thief Lampu Philips LED 3W Essential

Kalau sebelumnya saya membuat lampu darurat menggunakan Philips LED 10W, kali ini saya coba membuat versi yang lebih hemat baik dari segi dana maupun daya menggunakan Philips LED 3 Watt Essential.

Dari hasil pengukuran sebelumnya, arus yang dibutuhkan oleh emitternya itu sendiri adalah 120mA dengan tengangan ~18V. Otomatis kita membutuhkan Step-Up atau Boost converter karena tegangan input lebih kecil dibanding tegangan output.

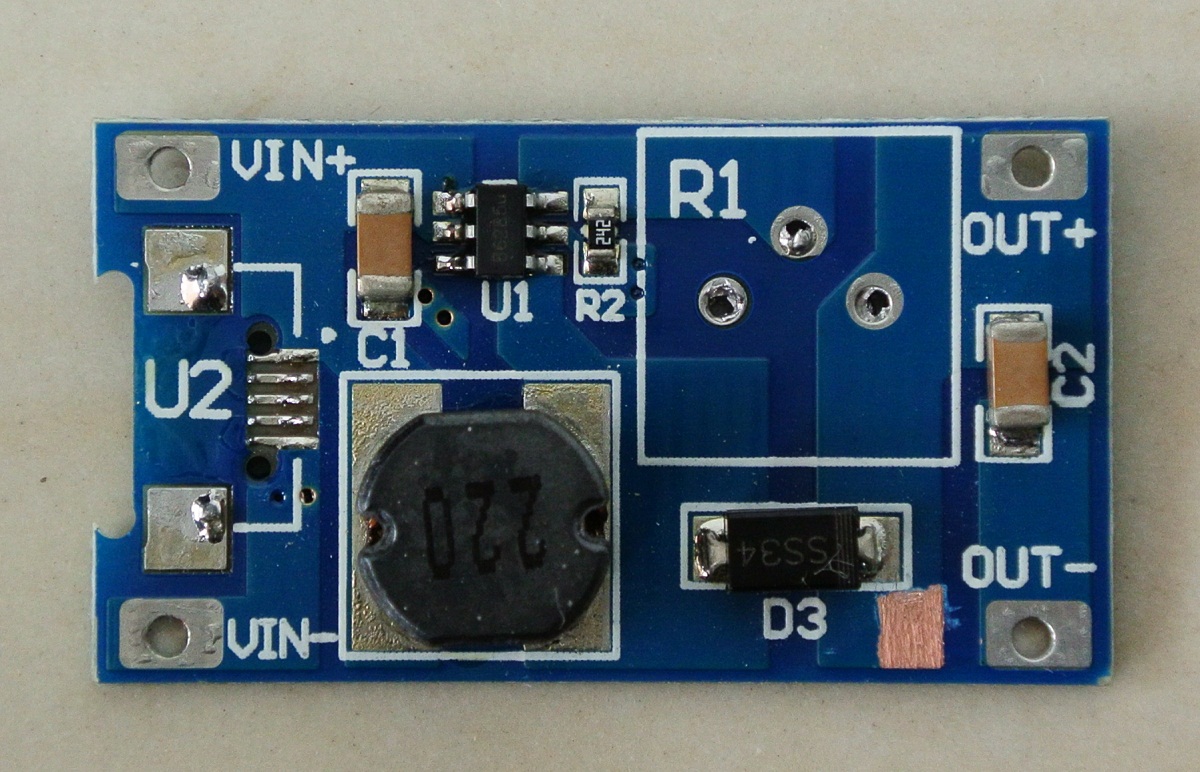

Kenapa kali ini saya menggunakan Boost converter dengan basis IC MT3608 ?
- Input tegangannya bisa turun hingga 3 Volt yang secara otomatis bisa menggunakan baterai Li-Ion sebagai sumber daya.
- Dimensi yang jauh lebih mungil.
- Harga yang lebih murah.



Sebenarnya Step-Up Converter ini bisa langsung kita gunakan dengan mengeset tegangan output dikisaran 18 Vol (Constant Voltage) akan tetapi saya tetap memilih opsi Constant Current karena memang cara inilah yang TERBAIK untuk men-drive LED.

Prinsip modifikasinya masih sama dengan modifikasi XL6009 sebelumnya.


Pertama-tama copot trimpot terlebih dahulu, kemudian kerik jalur dibawah Dioda D3. Hal ini ditujukan untuk memindahkan posisi Kapasitor C2. Untuk Micro USB input tidak dicopotpun tidak masalah.


Gambar diatas posisi Kapasitor C2 telah berpindah.


Kerik soldermask pada jalur sepanjang C2 sebelum dipindah dan setelah dipindah.
Kemudian potong jalur tersebut menjadi 2 bagian.
Silahkan cek menggunakan multimeter, pastikan agar kedua jalur tersebut benar-benar sudah terpisah.


Copot Resistor R2 kemudian ganti menggunakan kapasitor (0805) 1uF/10V.
Silahkan pasang Dioda Zener dengan nominal 20V hingga 25V 1/4 Watt (Perhatikan polaritasnya)
Sebenarnya pemasangan zener ini lebih kearah proteksi ICnya itu sendiri. Sebab jika rangkaian dinyalakan tanpa beban maka IC tersebut kemungkinan besar akan rusak karena kelebihan tegangan, Zener inilah yang fungsinya memaksa tegangan output maksimum tidak melebihi batas kemampuan IC.
Kemudian pasang Resistor 4.7~5 Ohm sebagai Current Setting
Rumusnya R = Vref / I led
R = 0.6 Volt / 0.12 Ampere
R = 5 Ohm


Yang terakhir, pasang Resistor 1K Ohm sesuai dengan gambar yang fungsinya sebagai "jumper" dari Current Setting resistor ke Feedback IC.


Konektor dari driver aslinya dicopot kemudian dipindahkan ke driver baru.
Penambahan diode sebagai reverse polarity protection untuk meminimalisir kerusakan driver akibat pemasangan input positif dan negatifnya terbalik (Sangat disarankan untuk menggunakan dioda schottky untuk meminimalisir kehilangan daya)
Terakhir tinggal pasang kabel bagian input.


Ready to Race !!!


Selamat menikmati, Lampu darurat special engine. Input 3-15 VDC tanpa ada perubahan intensitas cahaya.
Perlu diingat bahwa driver ini adalah constant current, dengan turunnya tegangan input maka arus input akan semakin tinggi bukan lampu darurat abal-abal yang makin turun tegangan maka arus ikut turun sehingga lampu semakin redup (Beda level Cuy.....)
Usahakan agar memasang perangkat Low Voltage Cutt-off jika anda menggunakan Baterai Li-ion sebagai sumber dayanya agar tidak merusak baterainya itu sendiri akibat overdrain.

Untuk yang kuotanya melimpah, silahkan untuk melihat versi video (youtube).
Sekali lagi mohon maaf untuk Bahasa Inggris yang masih belepotan.



ketemu mantan hati nyeredet rasa enyoy-enyoyan
ketemu mantan rasanya bagai sikut kejedug pintu

Ketemu Mantan by Siti Badriah

89 comments:

  1. Kalo menggunakan step up booster xl6009 arusnya jadi berapa dengan input 5 volt keluaran power bank 2 ampere
    Kira kira berbahaya tidak terhadap emitter led

    ReplyDelete
    Replies
    1. Untuk XL6009 versi modif "Arus tetap" pada postingan sebelumnya, arus output akan menyesuaikan dengan nilai resistor "current setting".
      Makin tinggi nilai resistor maka makin kecil arusnya begitu pula sebaiknya.

      Selama tidak melebihi arus "ori"nya, g ada masalah dengan emitternya

      Delete
  2. Kalo pakai driver standart berbahaya tidak

    ReplyDelete
    Replies
    1. Bisa saja, silahkan tegangan XL6009 diset mendekati tegangan kerja LEDnya itu sendiri.

      Cuma untuk keawetannya saya sendiri belum tau karena LED itu jauh lebih baik di drive menggunakan Constant Current ketrimbang Constant Voltage

      Delete
    2. Bang, transistor kembar d philips led 13watt itu codenya brp ya?

      Delete
    3. Maaf, blum pernah bongkar versi 13W Om

      Delete
  3. Low Voltage Cutt-offnya gimana rangkaiannya mas buat pengaman batterai??

    ReplyDelete
    Replies
    1. Lebih prefer beli jadi rangkaian cut-offnya Om

      Saya pakai rangkaian charger TP4056 plus rangkaian Protektornya (di pcbnya ada "3 IC)
      Berhamburan di toko online
      Harga kisaran 10.000~15.000an

      Delete
    2. Gambar rangkaiannya seperti ini.
      Buat sendiri sebenarnya bisa, cuma lebih banyak biayanya/makan waktunya :)

      http://artofcircuits.com/wp-content/uploads/2016/06/TP4056_Protected_Battery_Charger-b1.jpg

      Delete
    3. itu kayak modul power bank gitu ya?
      auto cut-off waktu pemakaian maupun pengisian..

      Delete
  4. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. Monggo dicoba, saya biasanya cuma nyala 1~2 jam dan tidak ada masalah

      Delete
  5. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. Tiap2 IC beda kapasitor kompensasinya (karena beda frekuensi

      Yang saya coba, nilai segitu sudah baik

      Delete
  6. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. Hehehe, kebalik nulis rumusnya

      0.6V itu V ref (Tegangan feedback) di ICnya itu sendiri
      Monggo di download datasheet MT3608

      Delete
    2. This comment has been removed by the author.

      Delete
    3. Intinya tiap2 IC bisa beda Vref, tergantung Datasheet
      MT3608 = 0.6 Volt
      XL6009 = 1.25 Volt

      Delete
  7. This comment has been removed by the author.

    ReplyDelete
  8. This comment has been removed by the author.

    ReplyDelete
  9. Lebih tinggi wattnya, cuma min input 5V
    Bisa banget, cara modifnya ikut postingan XL6009 tersebut

    ReplyDelete
  10. This comment has been removed by the author.

    ReplyDelete
  11. nah ini yang saya cari2 sipp mas thanks you .. kalo kapasitornya pake kapasitor yang biasa bukan smd bisa mas ?

    ReplyDelete
  12. This comment has been removed by the author.

    ReplyDelete
  13. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. TP4056 = IC charger saja

      Kalau yang ada proteksi beban, ada tambahan 1 IC + 1 Mosfet disebelah IC utama/charger

      Di BL/Tokped banyak yang jual

      Delete
    2. Klu nyari kata kunci TP4056 dgn proteksi gitu ya mas..

      Delete
    3. Iya om tp4056 proteksi atau tp4056 protection

      Delete
  14. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. This comment has been removed by the author.

      Delete
    2. Kurang tau juga modul charger model step up begitu Om

      Delete
    3. Oke mas... Dpt referensi di youtube... Buat BMS dgn TP4056, input charger tetap 5 V charger hp biasa...

      Delete
    4. Barangkali bisa buat postingan tentang BMS mas... Hehe...

      Delete
    5. Untuk sementara belum kepikiran karena saya g pernah main dengan battery pack yang butuh semacam balancer ditiap stringnya

      Delete
  15. This comment has been removed by the author.

    ReplyDelete
  16. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. IC dan PCB sekecil ini cocoknya buat daya ~3 Watt

      Silahkan pakai XL6009 untuk daya diatas itu Om

      Delete
    2. Oh.. Jadi krn drop gitu ya mas... Nggak kuat dgn daya beban tinggi...
      Terimakasih mas...

      Delete
  17. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. 1. Ngukur arusnya sudah benar? Coba pakai multimeter biar lebih akurat.

      2.Sebenarnya proses menaikkan/menurunkan arus butuh penyesuaian nilai induktor agar ripple outputnya tetap bagus.
      Arus besar butuh induktansi rendah
      Arus kecil butuh induktansi tinggi.

      Coba akali dulu dengan menaikkan nilai Capacitor yang ke pin feedback (posisi R2 digambar) 3~5 kali dari nilai awal

      Delete
    2. Kalau masih bunyi juga, terpaksa minta ganti induktor
      Mungkin dikisaran 100~330uH

      Delete
    3. Aslinya MT3608 itu 22uH ya mas bkn 220 uH??

      Delete
  18. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. Makin rendah setting arus outputnya makin rendah pula efisiensinya

      Delete
  19. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. Nilai Tegangan bulat begitu angkanya?

      Ngukur efisiensi gini agak tricky, karena led tegangannya gak konstan.
      Makin tinggi temperatur emitter, dengan arus yang sama maka makin rendah tegangannya.

      Efisiensi lebih ditentukan sama Switcher/IC, Induktor, dan Diodenya.

      Seperti tulisan saya sebelumnya, kalau mau optimal silahkan ganti nilai induktor menyesuaikan arus output

      Delete
    2. Plus mengukur tegangan wajib di pcb drivernya, untuk meminimalisir kerugian tegangan di kabel, connector, dll

      Delete
    3. Oke mas...
      Arus kecil butuh 100 ~ 330 uH
      Klu arus besar butuh berapa uH mas??

      Delete
    4. Untuk IC ini, 22uH sudah cukup nilainya dengan kemampuan ICnya.

      Kalau mau turun 1 step ke 10~15uH

      Delete
  20. Mas,,
    Bisa nggak modul MT3608 ditambah external mosfet biar kemampuannya bertambah ???

    ReplyDelete
    Replies
    1. Secara teori bisa saja kalau lihat dari blok diagram datasheetnya

      Out ambil dari SW (invert), tambahin buffer, baru ke mosfet eksternal

      Delete
  21. This comment has been removed by the author.

    ReplyDelete
  22. Bisa nggak mas..
    MT3608 CC diparalel biar bisa ngangkat diatas 3 watt??

    ReplyDelete
  23. Tanpa C2 1uf apa pengaruhnya mas??
    1uf non polar susah nyarinya..
    Beli online mahal ongkirnya drpd harganya...
    Klu diganti elco 1uf gmn mas???

    ReplyDelete
    Replies
    1. Ripple/riaknya lebih tinggi

      Delete
    2. This comment has been removed by the author.

      Delete
    3. Kurang tau juga kenapa bisa seperti itu
      Bisa jadi kapasitornya rusak/short

      Delete
  24. This comment has been removed by the author.

    ReplyDelete
  25. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. Coba diturunkan tegangan kerjanya/zenernya

      30V itu absolute max rating
      Pakai max ~25V

      Delete
    2. Dites pakai baterai seri 3 hasilnya oke.. Pas pakai accu kok gagal..

      Delete
    3. Cek lagi tegangan input di driver saat dibebani, mungkin drop.
      Kalau 3 baterai ~12V bisa, otomatis aki ~12V juga bisa
      Selama tegangan Input lebih kecil dari tegangan output/led

      Delete
    4. This comment has been removed by the author.

      Delete
  26. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. Monggo dicoba

      Atau bisa dicoba main2 dengan nilai kapasitor dibagian feedback dan output

      Delete
  27. This comment has been removed by the author.

    ReplyDelete
  28. boost converter mt6308 itu kalo buat beban 1A kira2 kuat nggak mas ?

    ReplyDelete
    Replies
    1. Realistis saja Om, dengan bodi/fisik IC sekecil itu pelepasan panas mosfet di dalam IC tidak bakalan optimal

      Delete
  29. mas. kalo misal hanya pake mt3608 original trus diset di 19v terus

    out + diberi R 8ohm 0.5watt
    out - diberi R 150ohm 2 watt

    apakah sudah bisa constan di 18v 120ma.

    mksih mas

    ReplyDelete
    Replies
    1. Langsung di trial saja Om
      18V adalah tegangan nominal

      Tegangan/arus bisa bervariasi terhadap temperatur lednya sendiri.

      Itu sebabnya ngedrive led tipe HPL paling baik menggunakan real constant current, jadi saat temperatur naik perlahan tegangan emitter akan turun perlahan (Arus tetap)

      Delete
    2. Resistornya ~8 Ohm cukup dibagian V+ saja

      Delete
  30. Watt pada zener apa ada pengaruhnya kepada nyala lampu??
    Misal saya pakai 24v ½ Watt bukan ¼

    ReplyDelete
    Replies
    1. Zener/proteksi hanya bekerja saat driver dipaksa nyala tanpa beban/led
      Agar IC tidak rusak karena over voltage di bagian output

      Delete
  31. Maaf om mau tanya kalo arus input lebih kecil dari arus output, rangkaian diatas masih bisa digunakan kah?

    ReplyDelete
    Replies
    1. Maksudnya?

      Boost driver = Tegangan Output > Tegangan Input
      Buck driver = Tegangan Output < Tegangan Input

      Delete
  32. mas mohon info barangkali bisa meredupkan led yg pakai led driver pasaran yg 250 mA....driver jika tanpa beban 300 volt jika dibebani 10 led jadi 33 volt, utk meredupkannya bagaimana ya ?

    ReplyDelete
